改造背景：

瑞陽制藥204車間為凍干粉針車間，粒子檢測系統為PMS塵埃粒子在線監測系統，粒子計數器型號為：RNET510；現場安裝有13個粒子監測點，安裝方式為分組串聯。

改造要求：

1、監測系統軟件更換為符合法規的中文版軟件，界面友好，操作簡潔，配置方便；

2、節省成本，計數器利舊，采用原有計數器；

3、計數器可以獨立控制啟停（包括計數器真空、電信號）。

改造難點：

PMS粒子計數器RNET510信號輸出為非標準協議，如何準確采集該型號計數器各種信號，采集軟件需要有針對的開發。

改造方案：

1、軟件更換為耀智潔凈室環境在線監測系統軟件，數據采集可實時采集現有粒子計數器各種信號；

2、控制柜改造，計數器獨立控制，信號線路重新鋪設為每個計數器有單獨的信號傳輸線路，單獨控制粒子計數器供電；每個計數器單獨配備真空電磁閥，可獨立控制

每個計數器的真空啟停。

改造效果：

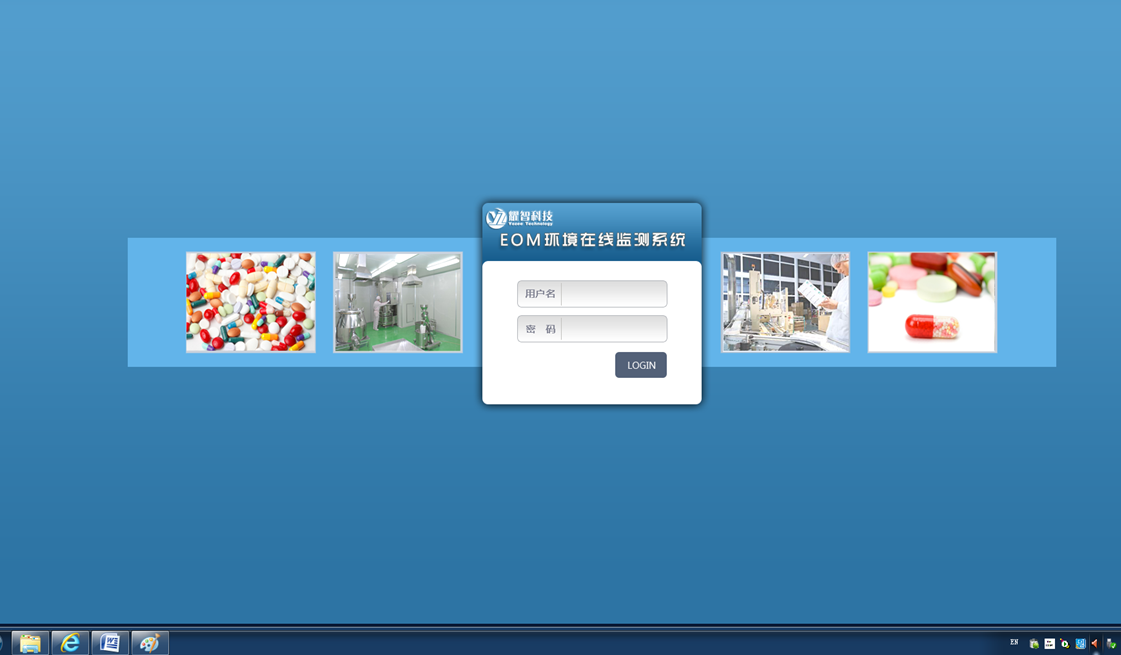

                                                                              系統登錄界面

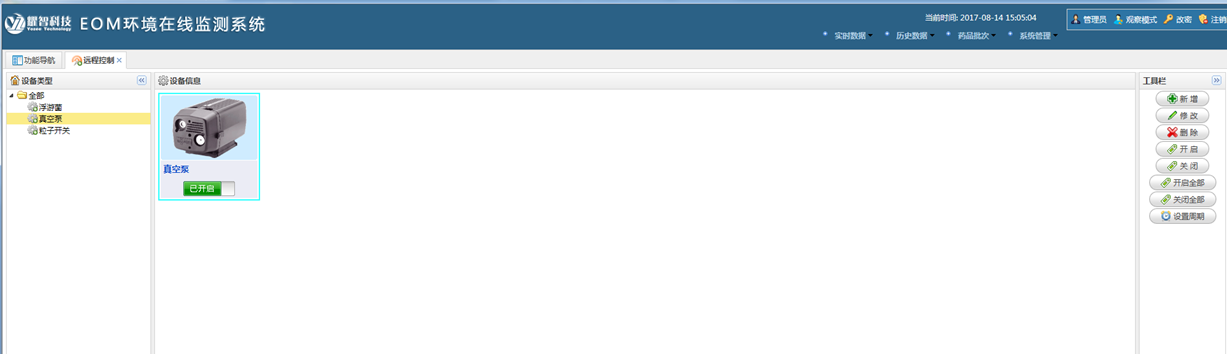

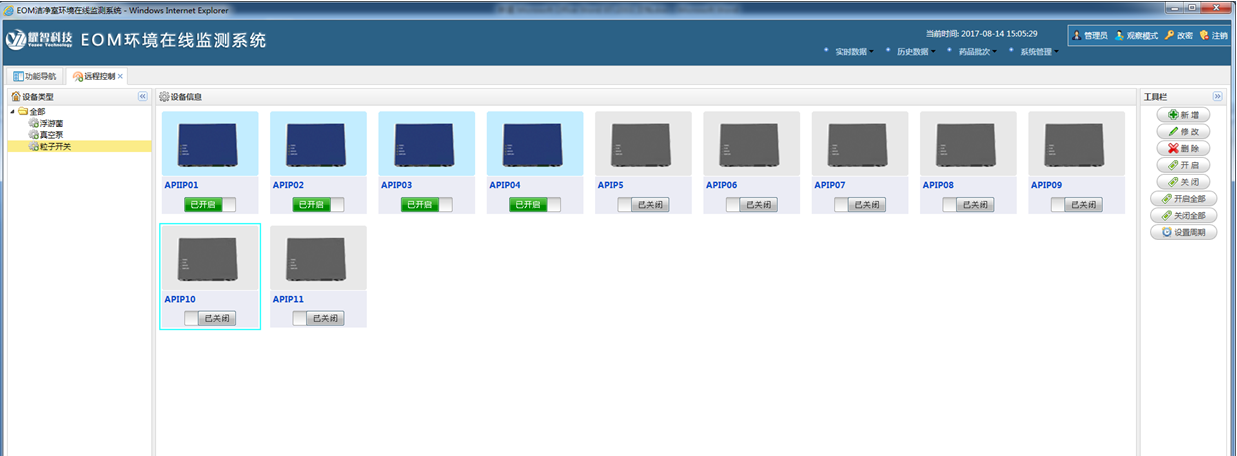

                                                                                   真空泵及粒子遠程啟?？刂?/strong>

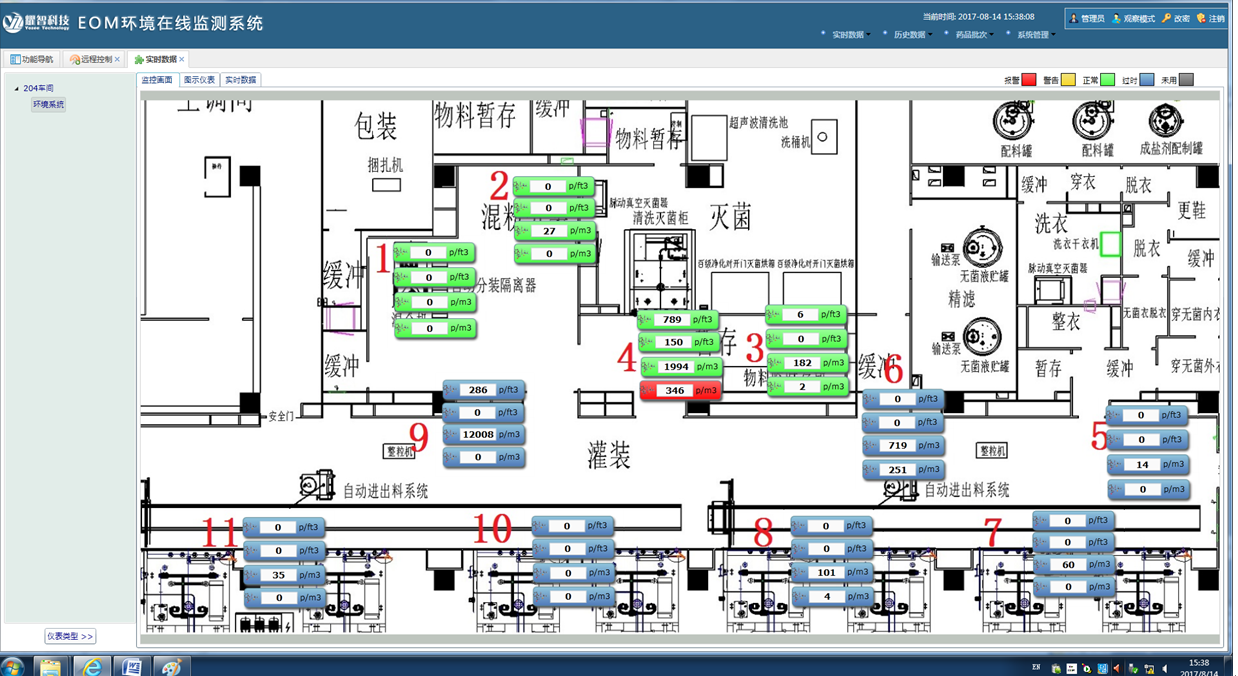

                                                                   實施監測界面

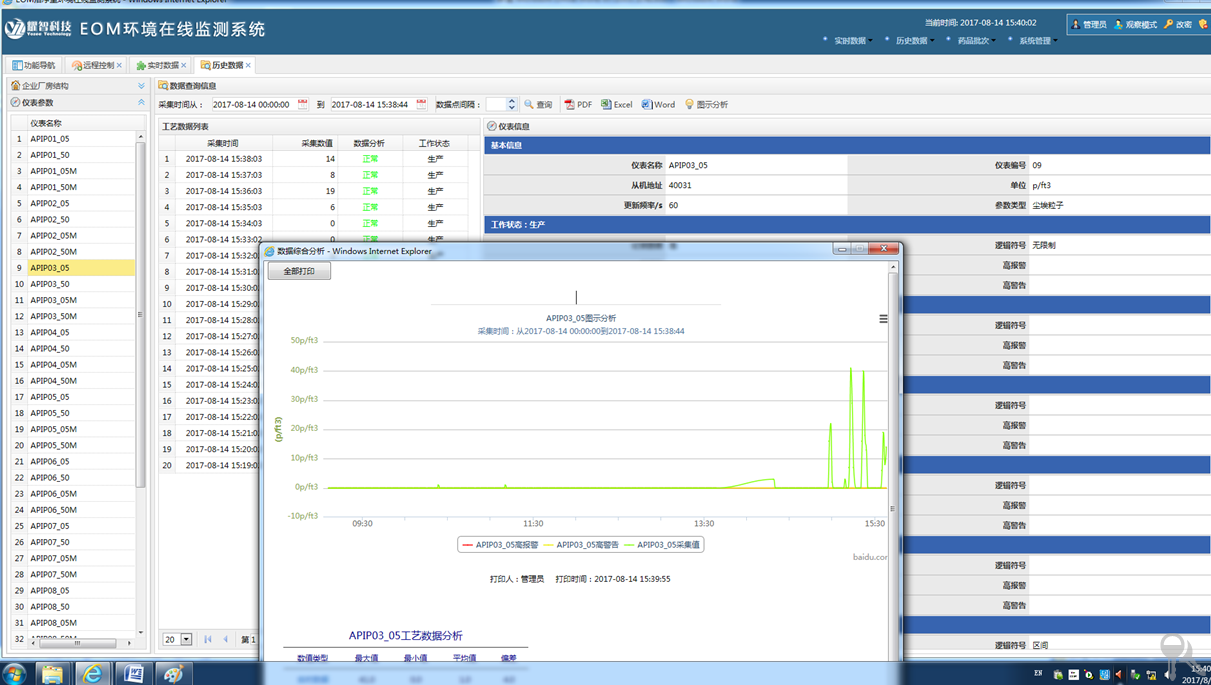

                                                               統計報表與曲線打印
